简述市场对钢化玻璃平整度的要求

目前市场上对钢化玻璃平整度的要求越来越高，最终的检验效果是玻璃（单片或钢化后的中空玻璃）安装到建筑物上，玻璃上反射的外界景物在几十米外看存在多大的扭曲变形，目前大部分玻璃均存在明显的变形现象。当然中空玻璃由于环境温度或海拔高度的变化，造成内外压差导致玻璃凸起或凹陷现象，也会产生明显的扭曲变形现象。

如果中空玻璃生产时的环境温度和海拔高度与现场安装使用时的条件一致，并且安装良好，则中空或者安装因素不会对玻璃变形造成大的影响。这里我们只讨论钢化平整度对以上变形现象造成的影响。

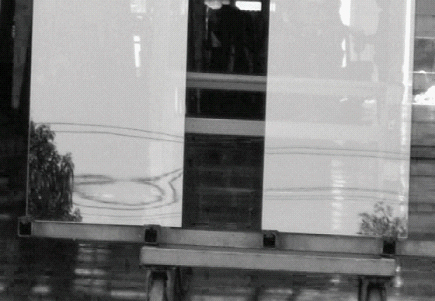

目前衡量钢化玻璃的平整度主要有两个技术指标：弓形度和波形度，国家标准都有定义。波形度又分为中部波形度和边部波形度（翘曲），目前先进的钢化炉可以做到批量生产过程中，6mm透明钢化玻璃弓形度≤1‰、中部波形度≤0.05/300mm、边部波形度≤0.10/300mm，远远优于国家标准。但在有些情况下，远处看玻璃成像，依然能看到玻璃的边部反射成像存在扭曲现象，如下图。
