中空玻璃的密封性靠什么实现？

今天我们着重要讨论的就是中空玻璃使用寿命和密封性该如何保证。

影响中空玻璃密封寿命的因素主要包括密封结构和密封材料。

中空玻璃始终面临着外来的水气渗透、温差、气压和风荷载等影响，因此，密封胶不但要具有密封的功能，而且还需具备保证中空玻璃系统结构稳定的功能。直接列表做个对比，咱们就能看得一清二楚。

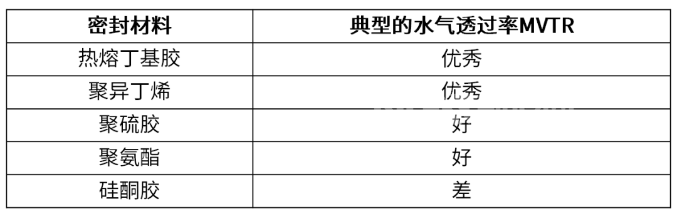

1）水气透过率(MVTR）

水气透过率即水气透过密封胶的比率，它取决于胶的物理性能并受温度和相对湿度的影响，不同的聚合物组合具有不同的抗水气性能，理解水气透过率对中空玻璃寿命的影响很重要。外来水气渗入中空玻璃内部，不仅性能会大大下降，而且内部会出现起雾等现象。

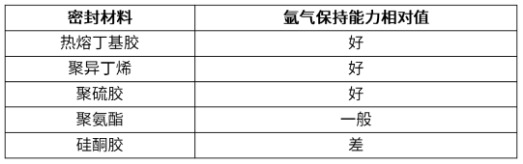

2）气体保持能力

中空玻璃内部充惰性气体可进一步提高中空玻璃的性能，常用的惰性气体比如氩气等。不同的密封胶其气体保持能力是不同的。

3)抗紫外线能力

抗紫外线能力是指密封胶抵抗因紫外线照射而导致材料性能下降的能力。

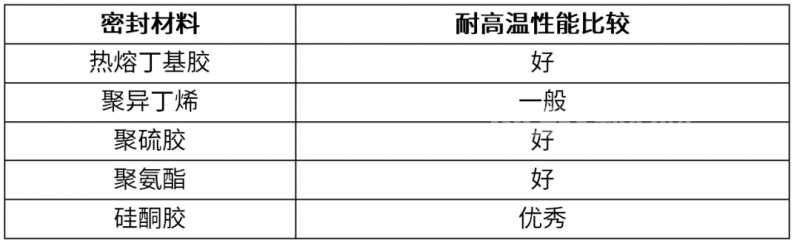

4）耐高温性能

在高温环境下，密封胶会产生不同程度的软化而影响其性能。

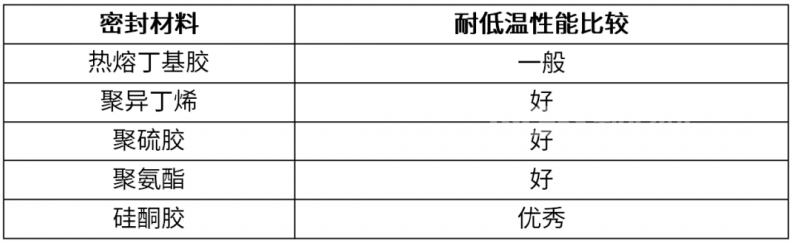

5）耐低温性能

在低温环境下，密封胶会受到低温作用而影响其寿命。

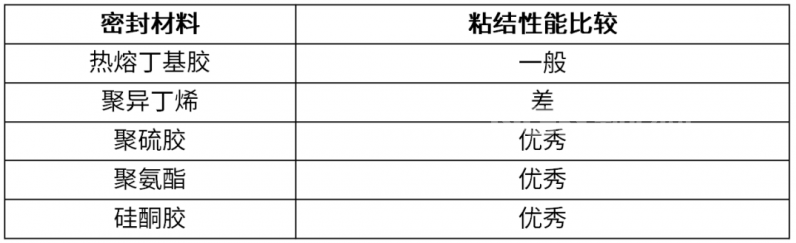

6）粘接性能

粘接性能是对聚合物组合的内部强度的度量。与基材的粘接性能指标可由剪切强度表示，粘接强度试验方法有许多种，搭接剪切强度试验是其中的一种。

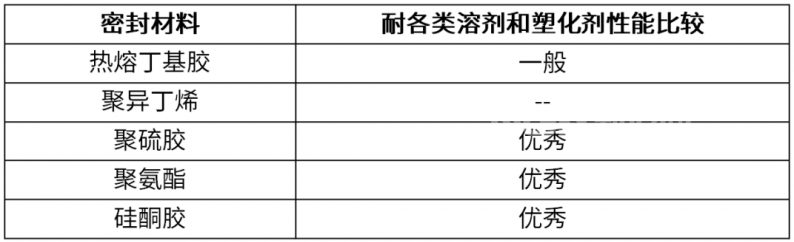

7）耐各类溶剂和塑化剂性能

中空玻璃在安装时有时会使用含有各类溶剂和增塑剂的化合物或零部件，溶剂和增塑剂会改变某些密封剂的性能。

理想情况肯定是希望有一种密封胶能满足所有中空玻璃密封需要，但现实是没有哪一种是完美的。

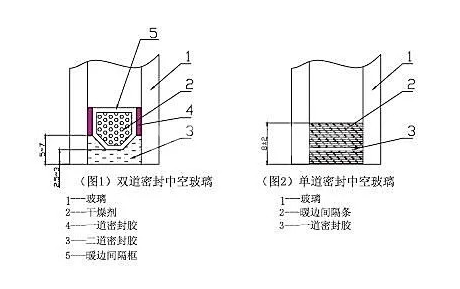

那怎么办？来人，上双道密封！传统双道密封是先密封后结构。一般铝间隔条的密封方式，是以铝条两侧的丁基胶条起到主要的密封作用，在中空玻璃的内外挠曲的运动中，丁基胶条会发生拉伸，位移，剪切等情况，使水气渗透的通道缩短。就槽铝式工艺来讲，不管是连续弯管还是用角接件，铝条边部的密封由丁基胶完成了，但是背部或拐角处的连接处还没有完全密封（造成密封失效只需一处密封不足就够了)，另外，丁基胶本身在低温下的粘结性能降低，上述任何一种情况都可以导致密封性能减弱或失败。

一般来说，第一道密封主要采用丁基胶，主要作用是防止水气渗透，防止惰性气体和空气进出中空玻璃，并在中空玻璃制作中起辅助定位作用。丁基胶与玻璃和间隔框之间形成物理黏接。第二道密封通常采用结构胶包括聚氨酯、聚硫胶和硅酮胶，主要功能是将玻璃和间隔条黏接成中空玻璃，防止中空玻璃内的分子筛跑到外部，并且具有弹性恢复和缓冲边部应力的作用。二者各司其职，缺一不可。中空玻璃只有在双道密封的情况下，在其他条件不变的条件下，才能保证较长的密封寿命。

采用双道密封结构的中空玻璃密封寿命大大长于单道密封结构。这个结论不但通过实验证明是正确的，北美中空玻璃协会对中空玻璃实际使用情况的统计调查也证明了这一点。该统计表明，采用单道密封结构的中空玻璃的密封失效占密封失效总数的95%以上。

要想窗户好，中空玻璃密封不能少。中空玻璃的密封结构是否合理直接影响玻璃质量，中空玻璃质量直接影响窗户使用寿命。门窗性能具有木桶效应，一荣未必俱荣，一损必定俱损，所以无论是型材还是玻璃，都不可大意。
